METZ CONNECT MR-TO4 Modbus 4 triac udgange

Model/varenr.: BTR-11083013
1.697,40 DKK  u/Moms
( 2.121,75 DKK  m/Moms )

METZ MR-DIO 4/2 er udstyret med 4 triac udgange, hvilket giver muligheden for at manuel overstyring til test og fejlfinding, samt styring af HVAC ventiler. Styringen af dette modul foregår over Modbus RTU protokol, og kan registeres via. Modbus master. Modul adresse, bit rate og parity kan indstilles via 2 dreje knapper, som er i fronten eller via softwere. Modulet kan monteres direkte på DIN TH35 skinne.

Datablad MR-TO4

Tekniske data for METZ MR-TO4

 Type

 Modbus IO modul

 Udgange

 4 digitale triac udgange

 Protokol

 Modbus RTU

 Bus interface

 RS485 2 ledet - termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Spændings output

 24 -250 V AC
 Max kontinuerlig strøm  0,5 A / Triac

 Max startstrøm

 10 A < 20 ms, 0,8 < 30 s

 Max strøm på tværs af outputs

 2,4 A

 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 100 mA (AC) / 40 mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 35mm x 70mm x 60mm

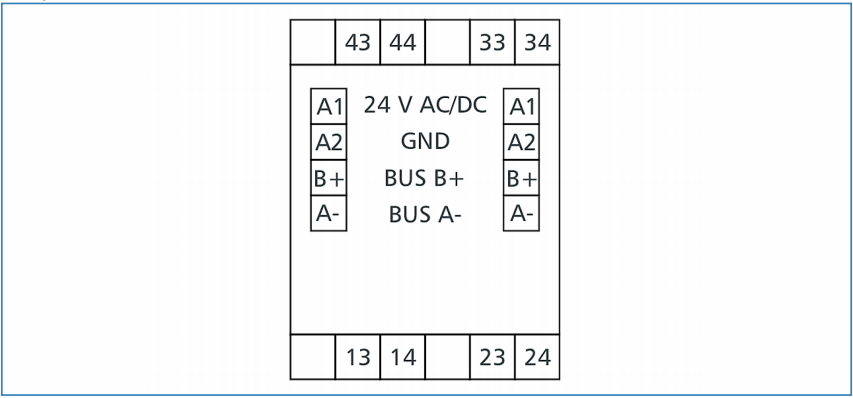

Tilslutningsdiagram

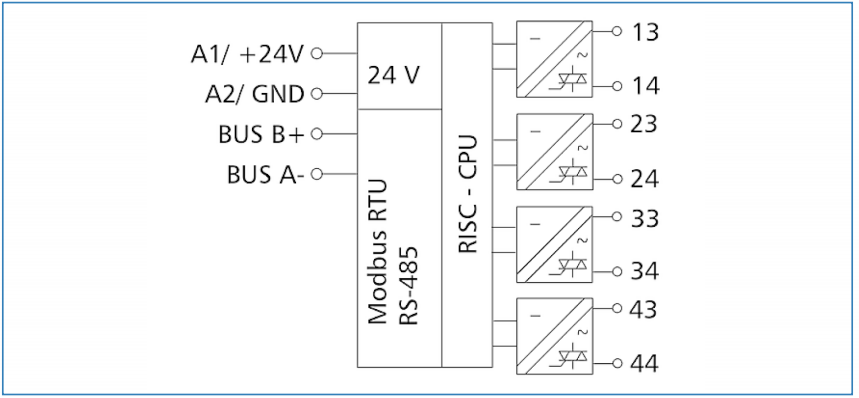

Principdiagram
