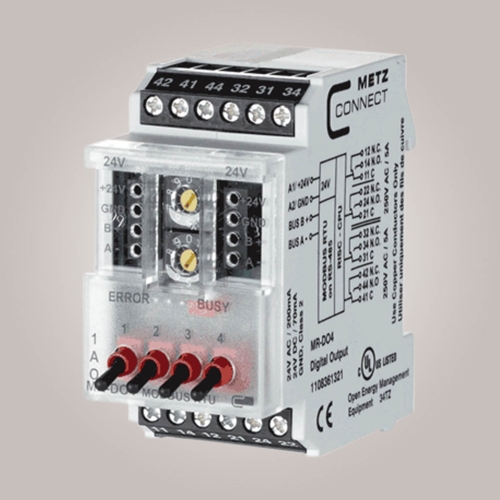

METZ CONNECT MR-DO4 Modbus 4 relæ udgange

Model/varenr.: BTR-1108361321
996,34 DKK  u/Moms
( 1.245,43 DKK  m/Moms )

METZ MR-DO4 har 4 relæ udgange med manuel overstyring "0-Auto-1".

Max. 5 Amp AC1 250V/AC pr. relæ. Max. 12 Amp total.

Modulet kan monteres direkte på DIN TH35 skinne.



Datablad MR-DO4

Tekniske data for METZ MR-DO4

 Type

 Modbus IO modul

 Udgange

 4 relæ udgange

 Protokol

 Modbus RTU

 Bus interface

 RS485 2 ledet - termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Max relæ spænding

 250 V AC

 Max kontinuerlig strøm  5 A / relæ

 Max strøm på tværs af outputs

 12 A

 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 200mA (AC) / 70mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 35mm x 70mm x 60mm

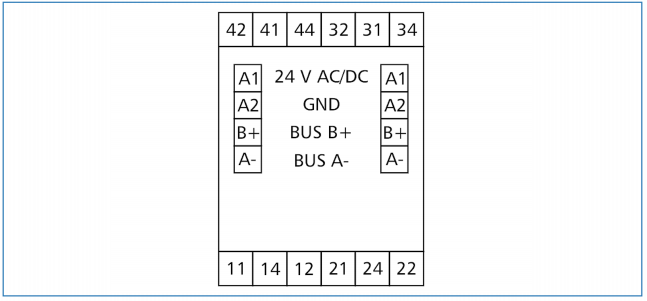

Tilslutningsdiagram

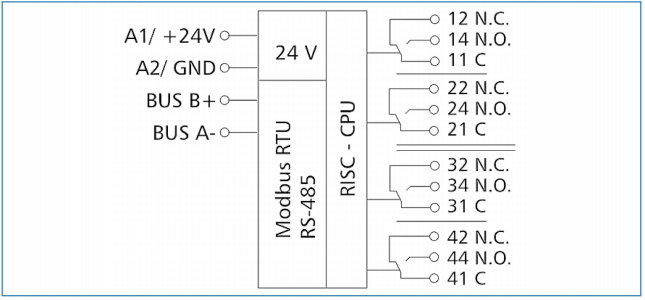

Principdiagram
