METZ CONNECT MR-DIO 4/2 Modbus kombi 2 relæ og 4 digitale

Model/varenr.: BTR-1108331326
2.005,20 DKK  u/Moms
( 2.506,50 DKK  m/Moms )

METZ MR-DIO 4/2 er udstyret med 4 digitale inputs og 2 relæ udgange. De indbygget relæer kan benytte enten til at tænde eller slukke elektriske komponenter på 230V nettet f.eks. lys, el motor, udsugning osv. Hver enkelt af de 2 relæer kan maksimal håndtere en strøm på 16 amp(3680W) stykket. Men der må maksimal være en strøm på 25 A(5750W) over de 2 relæer til sammen, den makimale startstrøm må være 80 A < 20 ms. Styringen af dette modul foregår over Modbus RTU protokol, og kan registeres via. Modbus master. Modul adresse, bit rate og parity kan indstilles via 2 dreje knapper, som er i fronten eller via softwere. Modulet kan monteres direkte på DIN TH35 skinne.



Datablad MR-DIO 4/2

Tekniske data for METZ MR-DIO 4/2

 Type

 Modbus IO modul

 Indgange

 4 digital inputs

 Udgange

 2 relæ udgange

 Protokol

 Modbus RTU

 Bus interface

 RS485 2 ledet - termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Spændings output

 0 V - 30 V DC

 High signal detection

 > 7 V AC/DC

 Max relæ spænding

 250 V AC

 Max kontinuerlig strøm  16 A / relæ

 Max startstrøm

 80 A < 20 ms

 Max strøm på tværs af outputs

 25 A

 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 200mA (AC) / 75mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 35mm x 70mm x 60mm

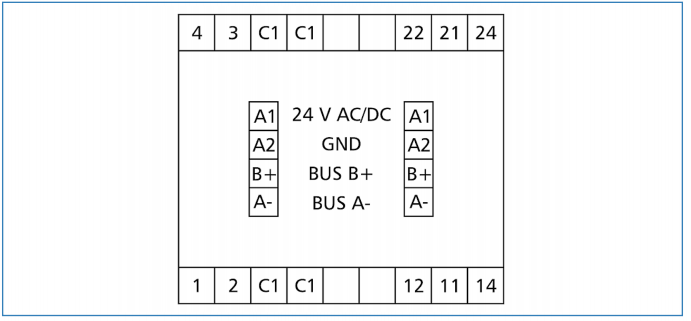

Tilslutningsdiagram

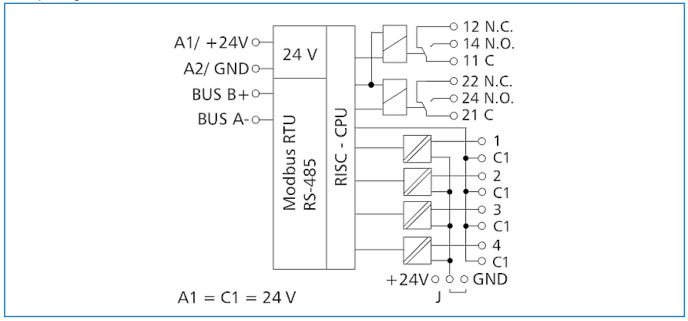

Principdiagram
