METZ CONNECT MR-DIO 4/2 kombi 2 relæ og 4 digitale indgange

Model/varenr.: BTR-1108331326IP
1.798,20 DKK  u/Moms
( 2.247,75 DKK  m/Moms )

Kombi modbus RTU modul i IP65 kapsling med 2 relæudgange og 4 digitale indgange. Mulighed for manuel overstyring til test og fejlfinding  Addresse område  00 to 99 Transmissions hastighed 1200 to 115200 bit/s, Fabriksindstillinger  19200 bit/s Even Bus interface RS485 2 ledet Termineres ved 120 ohm Driftstemperatur  (-5 °C to +55 °C)
Lagringstemperatur (-20 °C to +70 °C) Driftsspændings område 24 V AC/DC ± 10 % (SELV) Mål BxHxD: 159mm x 41,5mm x 120mm



Datablad MR-DIO 4/2



Tekniske data FOR MR-DIO 4/2



 Type

 Modbus IO modul

 Indgange

 4 digtale input

 Udgange

 2 relæ udgange

 Protokol

 Modbus RTU

 Bus interface

 RS485 - 2 ledet termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Spændingsinput  30V AC/DC
 Max relæ spænding

 250V AC

 Max kontinuerlig strøm  16 A / Relæ
 Max start strøm  80 A < 20ms
 Max strøm på tværs af  outputs  25 A
 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 200mA (AC) / 75mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 50mm x 70mm x 65mm

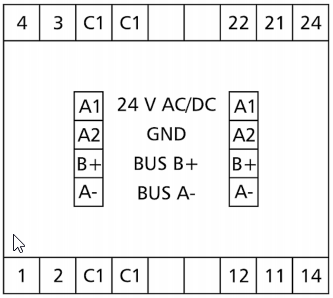

Tilslutningsdiagram

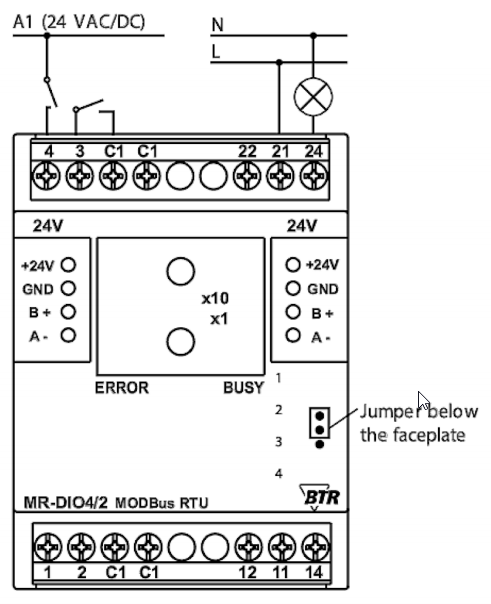

Principdiagram
