METZ CONNECT MR-DI4 Modbus 4 digitale indgange

Model/varenr.: BTR-1108341319
1.380,60 DKK  u/Moms
( 1.725,75 DKK  m/Moms )

METZ MR-DI4 har 4 digitale inputs, hvilket kan benyttes til f.eks. kontakter(trykknap), fotocelle, induktivføler, bevægelsesensor, microswitch osv. Inputsene kan blive registeret med Modbus master, både module addresse, bit rate og parity kan indstilles via 2 dreje knapper som er i fronten eller via softwere. Modulet kan monteres direkte på DIN TH35 skinne



Datablad MR-DI4.PDF

Tekniske data for METZ MR-DI4

 Type

 Modbus IO modul

 Indgange

 4 digital inputs

 Protokol

 Modbus RTU

 Bus interface

 RS485 2 ledet - termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Spændings output

 0 V - 10 V DC

 Aktuel strøm output

 5 mA ved 10V DC

 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 50mA (AC) / 20mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 35mm x 70mm x 60mm

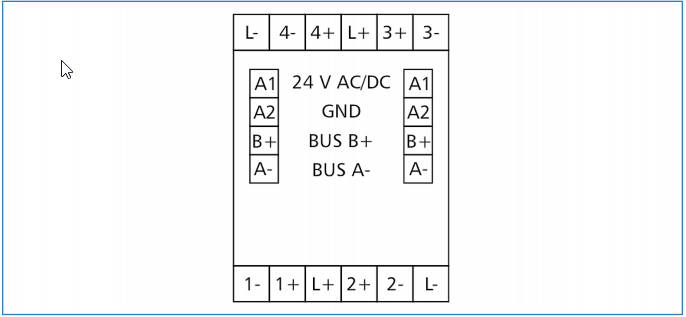

Tilslutningdiagram

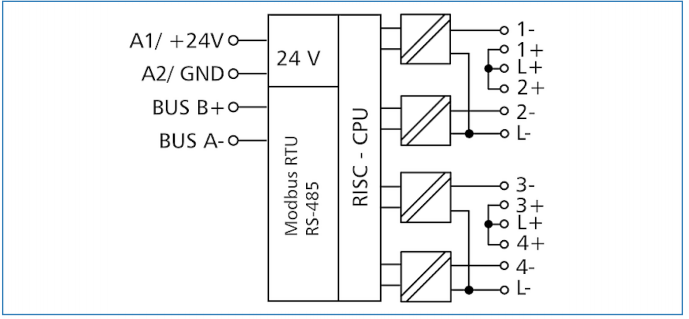

Principdiagram
