METZ CONNECT MR-DI10 Indgangsmodul 10 digitale indgange

Model/varenr.: BTR-1108311319
916,92 DKK  u/Moms
( 1.146,15 DKK  m/Moms )

METZ MR-DI10 har 10 digitale inputs, hvilket kan benyttes til f.eks. kontakter(trykknap), fotocelle, induktivføler, bevægelsesensor osv. Inputsene kan blive registeret med en Modbus master, både module addresse, bit rate og parity kan indstilles via 2 dreje knapper som er i fronten eller via softwere. Modulet kan monteres direkte på DIN TH35 skinne

Datablad for MR-DI10.PDF

Tekniske data for METZ MR-CI4

 Type

 Modbus IO modul

 Indgange

 10 digital inputs

 Protokol

 Modbus RTU

 Bus interface

 RS485 2 ledet - termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Spændings input

 0 - 30 V AC/DC
 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 85mA (AC) / 75mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 35mm x 70mm x 60mm

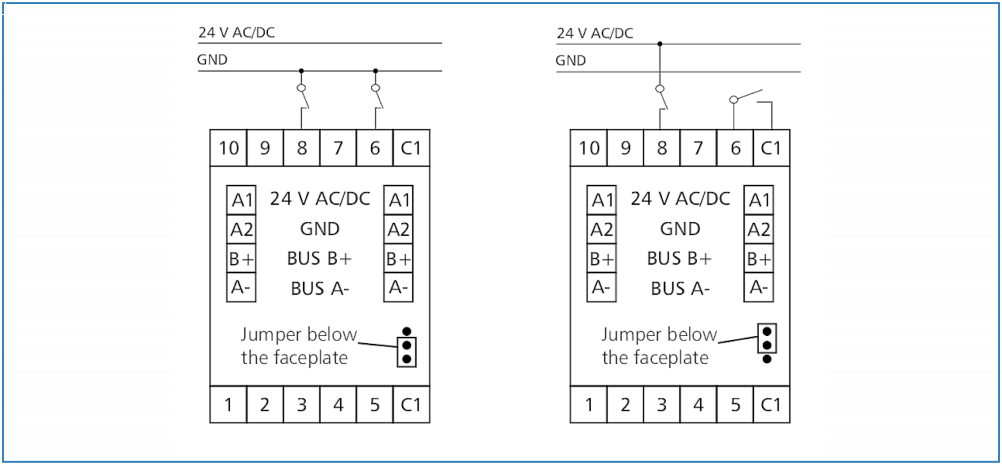

Tilslutningsdiagram

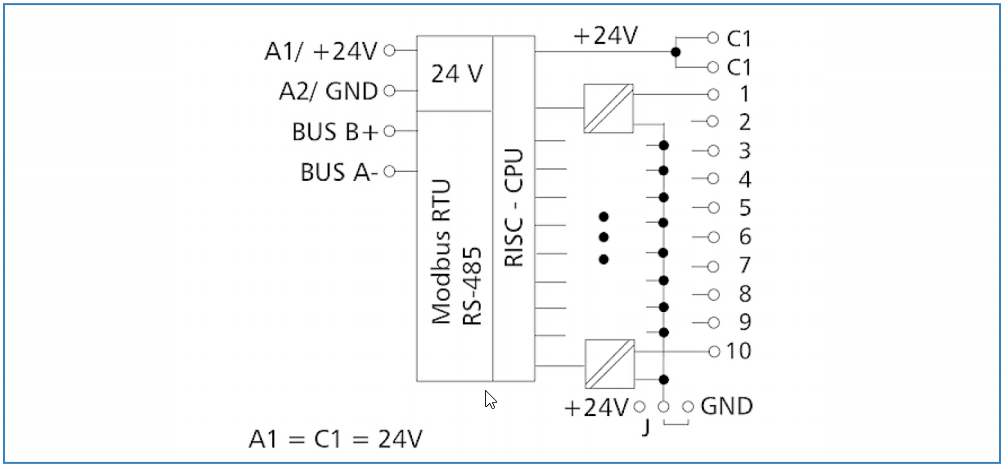

Principdiagram
