METZ CONNECT MR-D0A4 Modbus Udgangsmodul med 4 udgange

Model/varenr.: BTR-110836132101
799,52 DKK  u/Moms
( 999,40 DKK  m/Moms )

METZ MR-DOA4 benyttes til at styre de indbygget relæer som enten kan tænde eller slukke elektriske komponenter på 230V nettet f.eks. lys, el motor, udsugning osv. Hver enkelt af de 4 relæer kan maksimal håndtere strøm på 5 amp(1150W) stykket. Men der må maksimal være en strøm på 12 A(2760W) over de 4 relæer til sammen. Styringen af dette modul foregår over Modbus RTU protokol, og kan registeres via. Modbus master. Modul adresse, bit rate og parity kan indstilles via 2 dreje knapper, som er i fronten eller via softwere. Modulet kan monteres direkte på DIN TH35 skinne.

Datablad MR-DOA4.PDF

Tekniske data for METZ MR-DOA4

 Type

 Modbus IO modul

 Udgange

 4 Output

 Protokol

 Modbus RTU

 Bus interface

 RS485 2 ledet - termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Relæ spænding max

 250 V AC

 Relæ strøm max  5 A / relæ
 Max total output   12 A
 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 200mA (AC) / 70mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 35mm x 70mm x 60mm

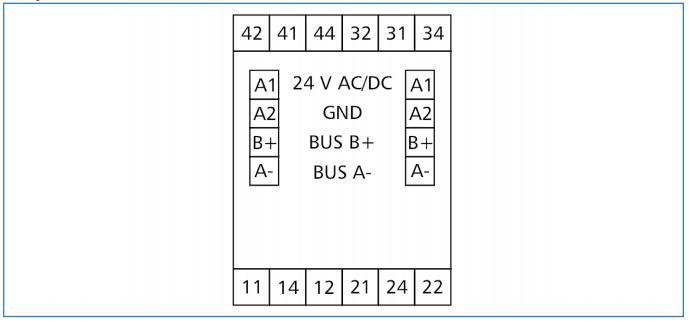

Tilslutningsdiagram

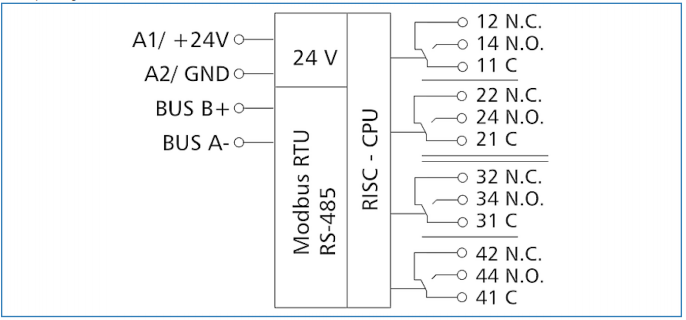

Principdiagram
