METZ CONNECT MR-CI4 Modbus

Model/varenr.: BTR-1108401332
2.203,20 DKK  u/Moms
( 2.754,00 DKK  m/Moms )

METZ MR-CI4 kan benyttes at modtage analoge signaler fra f.eks. aktive temperaturføler, blandeventil, ventilpositioner. Hvert enkelte input kan blive sat til at benytte strømmåling eller spændingsmåling ved at benytte DIP switch på forsiden af modulet. Modulet kan arbejde med et spændingsinput mellem 0-10 V DC eller ved strømmåling mellem 0 - 20mA eller 4-20 mA. Inputsene kan blive registeret via Modbus master, både module addresse, the baud rate og parity kan jursteres via 2 dreje knapper som er i fronten eller via softwere. Modulet kan monteres direkte på DIN TH35 skinne



Data blad for MR-CI4.PDF

Tekniske data for METZ MR-CI4

 Type

 Modbus IO modul

 Indgange

 4 analoge inputs, individually configurable

 Protokol

 Modbus RTU

 Bus interface

 RS485 2 ledet - termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Analoge input

 4

 Spændings output

 0 - 10 V DC

 Aktuel strøm output

 0(4) - 20 mA DC (adjustable)

 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 25mA (AC) / 10mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 35mm x 70mm x 60mm

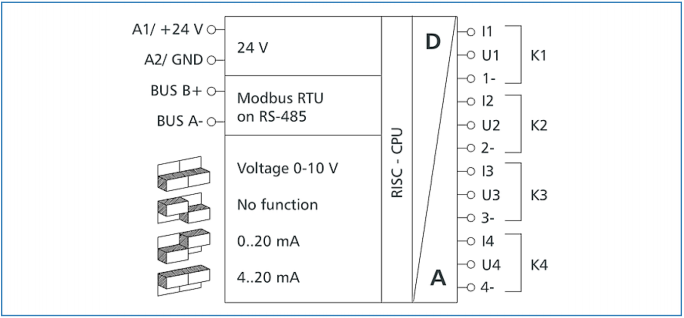

Tilslutningsdiagram



Principdiagram
