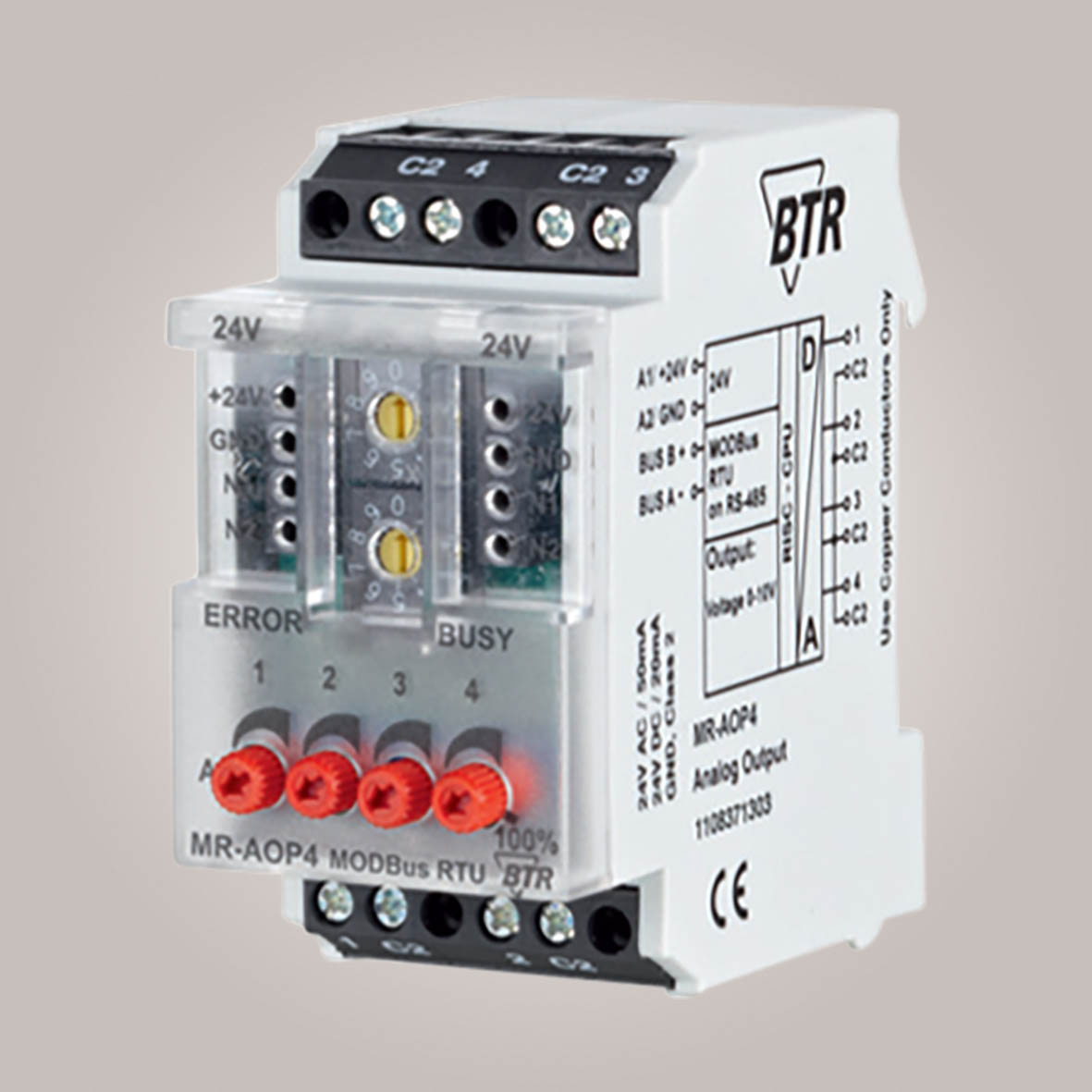

METZ CONNECT MR-AOP4 Modbus

Model/varenr.: BTR-1108371302
1.076,63 DKK  u/Moms
( 1.345,79 DKK  m/Moms )

METZ MR-AOP4 har 4 analoge outputs og er velegnet til regulering med et analog signal til f.eks. elektrisk udluftning, blandeventil, ventilpositioner, akuator osv. Moduladresse og bit rate kan indstilles via. de 2 drejekontakter i fronten eller via software. Modulet kan leverer et spændings output mellem 0-10 V DC med et strøm output på 5mA ved 10V DC. Modbus RTU modulet fra METZ kan direkte monteres på DIN TH35 skinne.

Datablad MR-AOP4

Tekniske data for METZ MR-AOP4

 Type

 Modbus IO modul

 Udgange

 4 analoge Udgange, individually configurable

 Protokol

 Modbus RTU

 Bus interface

 RS485 2 ledet - termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Spændings output

 0 - 10 V DC
 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 50mA (AC) / 20mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 35mm x 70mm x 60mm

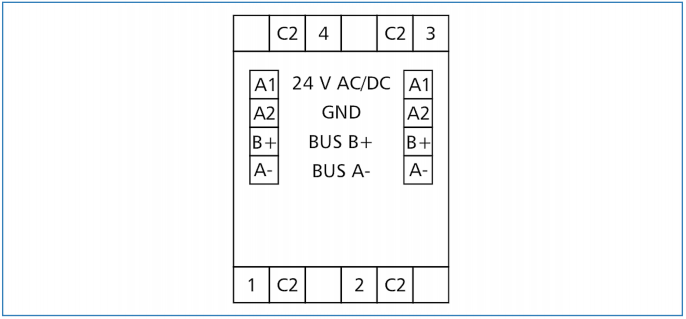

Tilslutningsdiagram

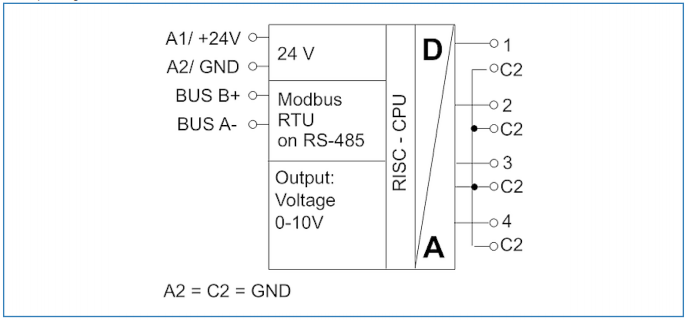

Principdiagram
