METZ CONNECT MR-AI8 Indgangsmodul 8 Analoge Spænding

Model/varenr.: BTR-11083213
2.287,80 DKK  u/Moms
( 2.859,75 DKK  m/Moms )

Modulet kan benyttes til at kommunikere mellem f.eks. passive eller aktive temperaturføler, blandeventil, ventilpositioner. Dette bliver gjort med en spændingsmåling mellem 0-10 V DC eller modstandsmåling mellem 40 Ohm - 4 MOhm, med en tolerance på omkring +/- 100 mV. Modulet kan monteres direkte på DIN TH35 skinne

Datablad for METZ MR-AI8 .PDF

Tekniske data for METZ MR-AI8

 Type

 Modbus IO modul

 Indgange

 8 analoge indgang

 Protokol

 Modbus RTU

 Bus interface

 RS485 - 2 ledet termineres ved 120 ohm

 Adresse område

 00 – 99

 Transmissions hastighed

 1200- 115200 bit/s (19200 default)

 Fabriksindstillinger

 19200 bit/s

 Analoge inputs

 8

 Modstandsmåling

 40 Ohm – 4 MOhm

 Spændingsmåling

 0 - 10V DC

 Driftstemperatur  (-5 °C to +55 °C)
 Lagringstemperatur    (-20 °C to +70 °C)
 Forsyningsspænding

 24V AC/DC +-10%

 Strømforbrug

 65mA (AC) / 25mA (DC)

 Monteringsmetode  DIN TH35 skinne
 Mål BxHxD

 50mm x 70mm x 65mm

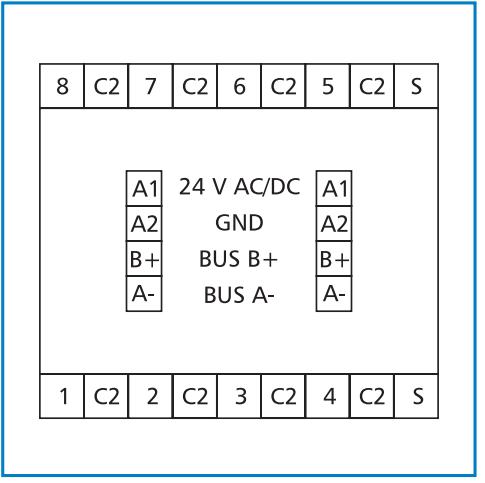

 Tilslutningsdiagram



 Principdiagram
